أعمال السباكة و الأعمال الصحية في المباني



أعمال السباكة و الأعمال الصحية في المباني

مقدمة

فى اعمال السباكة والصرف الصحي يجب أن يكون السباك على دراية تامة بأنواع الأنابيب المختلفة و ملحقاتها  مثل الكوع ، وال T ، والجوان ، وما إلى ذلك ، ووصلات الربط والمحابس ،وأين ومتى  يجب استخدام هذه أثناء تنفيذ الاعمال. لا يساعد هذا فقط في تنفيذ الاعمال بسلاسة  ، ولكن يضمن أيضًا فعالية التكلفة مقابل الخدمة .و للتثبيت الصحيح لأعمال السباكة في المبانى ،
تواجد أنواع مختلفة من التركيبات مثل الكوع ، الوصلات ،المشترك ، وما إلى ذلك . يساعد في تغيير اتجاه سريان المياه من الأنابيب الرئيسية للأنابيب الفرعية. يساعد التركيب الصحيح أيضًا في نجاح فحص التسريب في خطوط أنابيب السباكة.

أنواع الانابيب المستخدمة فى أعمال السباكة والاعمال الصحية فى المبانى

انابيب التغذية بالمياه

أولا : أنابيب GI (الحديد المجلفن)

 يتم استخدامها في اعمال السباكة و الأعمال الصحية في المباني  إما ظاهرة على السطح  أو مخفية في الحائط.

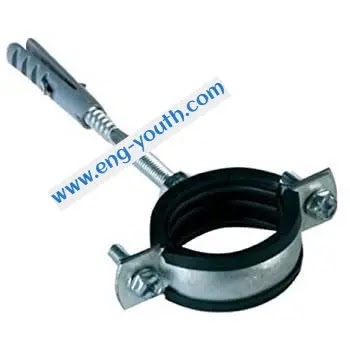

>> اما من ناحية التثبيت على السطح ، يجب أن تبقى الأنابيب 1.5 سم بعيدا عن السطح بصرف النظر عن الحائط أو  أن يكون تمديد الانابيب  بشكل رأسي أو أفقى حسب ظروف التمديد . يجب أن تثبت الأنابيب في الحائط جيدا بواسطة كلبسات المشابك المثبته فى الجدار والسقف.
يجب مراعاة النقاط التالية أثناء وضع الأنابيب.
1. يجب ألا تتلامس أنابيب الحديد المجلفن مع ملاط الجيرأو الجير بطريقة مباشرة . يجب عمل دهان بطبقة مضادة للتآكل.
2. عندما يمر أنبوب عبر الحائط ، يتم توفير مسافة للتمدد.
3. عند التمديد تحت الارض يوضع الانبوب محاطا بالرمل للسماح بالتمدد.
فى اعمال السباكة و الأعمال الصحية في المباني تتعدد طرق ربط الانابيب او المحابس والقطع المستخدمة فى التوصيلات

وصلات ربط الانابيب

يتم ربط الأنابيب بأنواع مختلفة من الوصلات حسب المتطلبات لتجميع الشبكة .

أنواع وصلات الأنابيب
أنواع مختلفة من وصلات الأنابيب هي كما يلي.
  1. وصلة قلاووظ
  2. الوصلة الملحومة (ملحومة  butt welding Joint )
  3. وصلة لحام حرارى بالنحاس Brazed joints
  4. مشترك مخدد Grooved Joints
  5. وصلة فلانشة Flanged joint
  6. وصلة ضغط Compression joint

ملحقات الأنابيب

  1.  كوولر او طوق او وصلة  Collar
  2. الاكواع Bends or elbow
  3. الجلب Gasket
  4.  مخفض الاقطار Reducer
  5. المشترك TEE
  6. نبل Nipple
  7. تراب  trap

الكولار collar
يستخدم عند ربط أنبوبين بنفس الاتجاه الطولى ، يتم تثبيت الكولار بنهاية الانبوب
الاكواع
يستخدم عند ربط انبوبين،ولكن عند تغيير اتجاه السريان.عادة ما يتم استخدام كوع 45 درجة أو 90 درجة.
عند إختلاف القطر فى كلا من الانبوبين ، يتم استخدام كوع لتقليل الحجم.وهذا ما يسمى الكوع المختزل أو نوع المخفض.

يتم تصنيف الأكواع على النحو التالي:
كوع نصف قطر طويل (LR)، يبلغ نصف القطر 1.5 مرة قطر الأنبوب.
كوع نصف قطر قصير (SR)، يبلغ نصف القطر 1.0 مرة قطر الأنبوب.
كوع 90 درجة  يستخدم هذا عندما يكون التغيير في الاتجاه المطلوب 90 درجة.
كوع 45 درجة يستخدم هذا عندما يكون التغيير في الاتجاه المطلوب 45 درجة:

الجوان او الجاسكت Gasket
عامة من النوع الدائري وتستخدم لإحكام الاغلاق عند وصلات الفلانشة.
وصلات الفلانشة هى عبارة عن لوحة أو حلقة دائرية فى نهاية الأنبوب وذلك لتثبيبت الانابيب عن طريق وصلة ميكانيكة بمسامير وصامولة.إختيار مادة صنع الجوان حسب مواد الانابيب المستخدمة لمراعاة أصول صناعة الانابيب.

مخفض القطر
يتم استخدامه لتوصيل الأنابيب بأقطار مختلفة.
يوجد أنواع مختلفة من المخفض من  مثل مخفض مشترك ،مخفض كوع ومخفض رأس وذيل
المشترك يعتبر اهم الملحقات ويكون بمخرج جانبي عند 90⁰  أو 45⁰  إلى اتجاه سريان المياه .
 تستخدم المشتركات فى ربط الأنابيب بأقطار مختلفة أو نفس القطر وتساعد في تغيير اتجاه الماء أو السوائل بصفة عامة في ألأنابيب. تصنع المشتركات بأحجام مختلفة مثل متساوية أوغير متساوية
النبل Nipple
هى قطعة من انبوب بها بها قلاووظ من الطرفين وتستخدم لعمل استطالة فى خطوط السباكة أو ربط بين الملحقات ذات لمسافات الصغيرة
تراب Trap
يكون على اشكال P أو U أو S أو J , يتم تركيبه بالقرب من تجهيزات السباكة. كوع التيراب يعمل على منع غازات المجاري من دخول المبنى .

كروس Cross
تستخدم عند ربط أربعة أنابيب ، يسمى تفريعة خط صليبه او خط رباعى .
هذه القطعة  لها ثلاثة مخارج ومدخل واحد من اللمكن تلف الكروس مع تغير درجة الحرارة نتيجة تمركز السريان عند منتصف الكروس

 ثانيا: أنابيب PPR البولى بروبلين

تتمتع منتجات البولي بروبلين بالعديد من المزايا التي تجعلها لا غنى عنها فى اعمال السباكة و الأعمال الصحية في المباني :
  • الأنبوب المصنوع من هذه المادة مقاوم للتآكل. على مدار سنوات عديدة ، يحتفظ خط الأنابيب على سلامته وخصائص الجودة.
  • عمر الخدمة يتجاوز عمر الخدمة للمنتجات المعدنية عدة مرات. بالنسبة للمياه الساخنة والتدفئة تصل ل 50 عام ،أما استخدام الماء البارد لأكثر من 100 عام.
  • لم يخضع لتأثيرات كيميائية حيوية مختلفة.
  • حتى الظروف الجوية القاسية لن تؤثر على هيكل الانابيب
  • لا يوجد اهتزاز وضوضاء. فقط صوت خفيف في الأنبوب لن يسبب أي إزعاج للآخرين.
  • لا توجد مقاومة هيدروليكية قوية ، لذا فإن الصرف الداخلي للمنتج ليس له أي تأثير على ضغط الماء. لم يلاحظ أي تشكيل في هيكل الانبوب ، على عكس الانابيب المعدنية .
  • يمكن أن توفر منتجات البولي بروبلين أكثر من 20٪ من حرارة الماء الساخن ، والتي تختلف عن الأنابيب الفولاذية.
  • سهلة التركيب باستخدام ماكينة لحام الأنابيب ،حيث يتم اللحام عند درجة حرارة + 260 درجة مئوية.
من عيوب هذا النوع من الانابيب
يتطلب عند تركيب انابيب البولى بروبلين استخدام تقنيات خاصة او استخدام قطع خاصة مثال : انابيب البولى بروبلين لا يمكن ثنيها لذلك يتطلب استعمال قطع خاصة فى المنحنيات والزوايا
